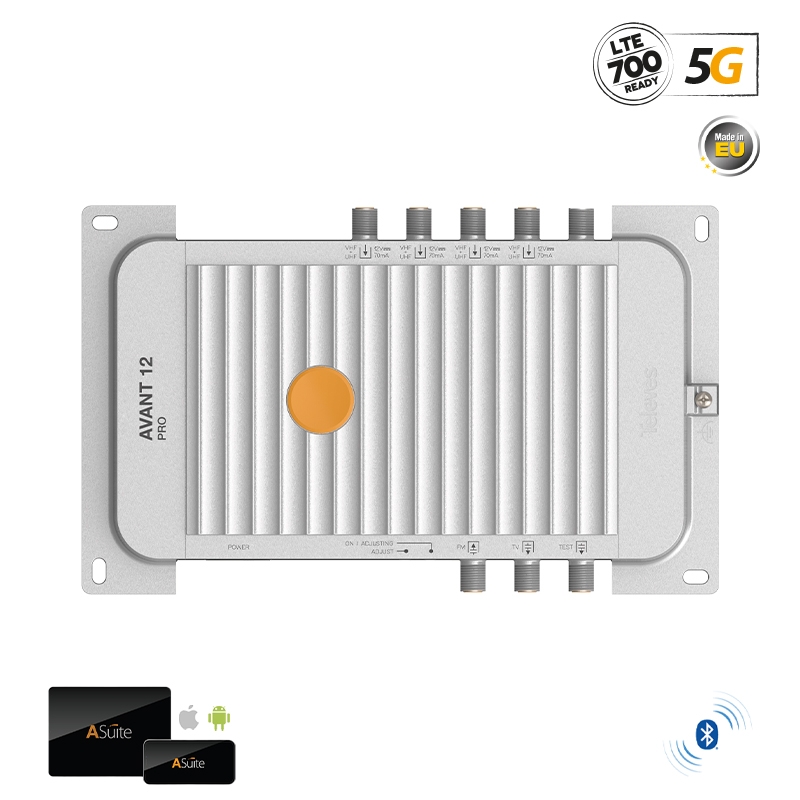

Ο TELEVES 532203 MINI HEADEND 5G LTE AVANT 12 PRO είναι ένας προγραμματιζόμενος ενισχυτής ευρείας μπάντας, για Επίγειες τηλεοπτικές συχνότητες DVBT/T2, με 32 ψηφιακά φίλτρα και αυτόματο/λεπτομερή προγραμματισμό μέσω του ASuite (Bluetooth®) ή του ενσωματωμένου πλήκτρου READJUST.

Πρόκειται για έναν ενισχυτή πολλών εισόδων και συχνοτήτων, ιδανικό για ατομικές ή κεντρικές εγκαταστάσεις κτιρίων (MDU - Multi Dwelling Unit) για Επίγεια τηλεόραση, που επιτρέπει τον ανεξάρτητο προγραμματισμό καναλιών από 4 εισόδους VHF+UHF (DTT), συνολικά με 32 ψηφιακά φίλτρα. Η συγκεκριμένη μονάδα ενίσχυσης και επεξεργασίας, διαθέτει 5 εισόδους, διαμορφώσιμες σε 2 διάφορους τρόπους διανομής συχνοτήτων. FM, 4 x [VHF+UHF] ή FM-DAB, 3 x UHF, και επιτρέπει την προγραμματιζόμενη ενίσχυση, φιλτράρισμα και εξισορρόπηση των διαφορετικών RF εισόδων. Επιπλέον, περιλαμβάνει φίλτρα 4G/5G, επιτρέποντας στη συσκευή να διακρίνει αυτόματα τον προγραμματισμό των φίλτρων έως το κανάλι 48 (LTE700).

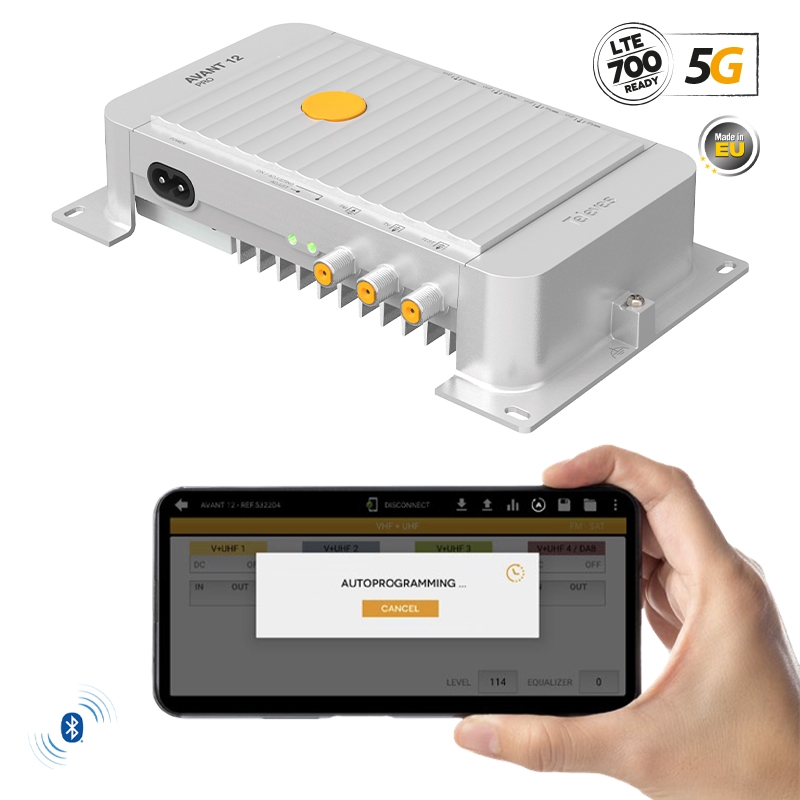

Χάρη στην ενσωματωμένη κεραία Bluetooth®, είναι δυνατός ο εξειδικευμένος προγραμματισμός της μονάδας, ασύρματα μέσω smartphone ή tablet (Android/iOS), με την εφαρμογή ASuite. Με αυτήν την εφαρμογή, ο επαγγελματίας χρήστης μπορεί να εκτελέσει ένα ευρύ φάσμα λειτουργιών:

- Προγραμματισμός φίλτρων καναλιών
- Αυτόματη ρύθμιση επιπέδου καναλιού για την εξισορρόπηση όλων των φίλτρων
- Χειροκίνητη ρύθμιση μετά την αυτόματη ρύθμιση για κάθε κανάλι ξεχωριστά
- Ενεργοποίηση της παροχής ισχύος στην κεραία
- Εισαγωγή/εξαγωγή ρυθμίσεων

Επιπλέον, περιλαμβάνει και μια λειτουργία αυτοπρογραμματισμού, εκτελέσιμη μέσω του ASuite, με την οποία η συσκευή χρησιμοποιεί τις "smart" λειτουργίες της και προγραμματίζει μόνη της, αναζητώντας και επιλέγοντας τα πιο κανάλια και, στη συνέχεια, εξισορροπώντας το επίπεδο σήματος μεταξύ αυτών. Επίσης, σας παρέχει την δυνατότητα για επίβλεψη του σήματος VHF/UHF και τη δημιουργία αναφοράς εγκατάστασης (αρχείο PDF).

ΠΛΕΟΝΕΚΤΗΜΑΤΑ
AUTOPROGRAMMING: λειτουργία η οποία επιτρέπει τον αυτόματο προγραμματισμό και την αυτόματη ρύθμιση της μονάδας, στην απονομή των καναλιών στα φίλτρα και την ρύθμιση των παραμέτρων τους
ΕΠΙΒΛΕΨΗ ΣΗΜΑΤΟΣ DVB-T/T2: αναγνώριση, στάθμη, αναλογία SNR (Signal-to-Noise ratio), CBER (DVB-T) ή PER (DVB-T2) παρακολουθούνται απο την μονάδα, για την απροβλημάτιστη παροχή σήματος στην έξοδο
Η μονάδα έχει την δυνατότητα παραγωγής ενός ΑΡΧΕΙΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ σε μορφή PDF, με τις ρυθμίσεις και τις παραμέτρους, με χρήση του application Televes ASuite
- Συμβατό με σήματα DVB-T/T2
- Έως 32 ανεξάρτητα προγραμματιζόμενα φίλτρα, με δυνατότητα ρυθμίσεων ανα κανάλι, ακόμα και για διπλανά κανάλια (adjacent channels), για 1 έως και 4 κανάλια ανα φιλτρο. Πλήρως διαμορφώσιμος προγραμματισμός, με φίλτρα SAW υψηλής απόρριψης/επιλεκτικότητας >65db μεταξύ καναλιών.
- Ψηφιακή επεξεργασία καναλιών, με ΛΕΙΤΟΥΡΓΙΑ ΜΕΤΑΛΛΑΚΤΗ για επιλογή μεταβολής της θέσης συχνότητας στο φάσμα UHF.
- Αυτόματη ρύθμιση σήματος εξόδου (A.G.C.) με επιπλέον επιλογή χειροκίνητης ρύθμισης.
- Αυτόματη ισοστάθμιση σύμφωνα με την προγραμματισμένη στάθμη εξόδου και την καμπύλη ισοστάθμισης
- DC τροφοδοσία κεραιών Televes TFORCE B.O.S.S. (κεραίες DAT-XX και Ellipse) ή προενιχυτών/ενεργών διπόλων, 12v / mA 70 (AUTO/ON/OFF)
- AutoLTE: αυτόματη προσαρμογή των φίλτρων απόρριψης παρεμβολών 5G.
- SAW filters (Surface Acoustic Wave) για αποκοπή παρεμβολών LTE και ανεπιθύμητων καναλιών, με εξαιρετική επιλεκτικότητα >65db και σταθερότητα.
- TForce τεχνολογία: Για επίγειο ψηφιακό σήμα, συνεχώς σταθερό και προσαρμοσμένο στο βέλτιστο δυνατό επίπεδο
- Δυνατότητα αποθήκευσης προγραμματισμού και αντιγραφής του σε άλλη μονάδα AVANT-X
- Κυτίο απο κράμα Zamak , με υψηλό βαθμό ηλεκτρομαγνητικής θωράκισης και αντιδιαβρωτικής προστασίας.
- Ελαφρύ και συμπαγές σε διαστάσεις (21 x 120 x 42 εκατοστά), LED ενδείξεις για την κατάσταση της μονάδας και του σήματος

ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ (2 τρόποι)
1. INTELLIGENT AUTOMATIC PROGRAMMING (πίεση πλήκτρου READJUST 5+ δευτ/πτα). Η λειτουργία αυτή επιτρέπει τον αυτόματο προγραμματισμό και την αυτόματη ρύθμιση της μονάδας, ώς προς την απονομή των καναλιών στα φίλτρα και την ρύθμιση των παραμέτρων τους. Οι ενδείξεις LED απεικονίζουν την διαδικασία, με ένδειξη επιτυχούν ολοκλήρωσης. Επισης, υπάρχει η δυνατότητα ΕΠΙΒΛΕΨΗΣ ΣΗΜΑΤΟΣ UHF/VHF ώς προς την στάθμη και το SNR (Signal to Noise Ratio), CBER (DVB-T) ή PER (DVB-T2).
Πιέζοντας το πλήκτρο READJUST (σύντομο πάτημα), η μονάδα επανέρχεται στον αποθηκευμένο προγραμματισμό. Μετά τον αρχικό προγραμματισμό και την ρύθμιση, ο τεχνικός μπορεί να διεξάγει επιπλέον μικρορύθμιση στην απολαβή των φίλτρων VHF/UHF και FM

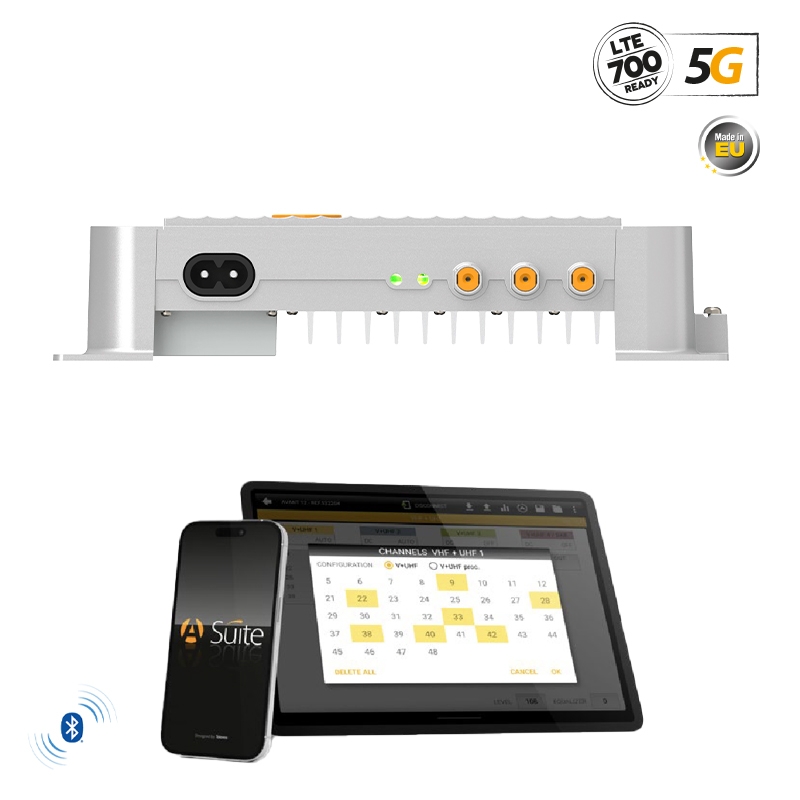

2. APPLICATION TELEVES A-SUITE ή απευθείας μέσω TABLET/ANDROID/ SMARTPHONE, μέσω σύνδεσης Bluetooth. Ο προγραμματισμός γίνεται εύκολα και απλά και μπορεί να αποθηκευτεί ως αρχείο εγκατάστασης

- Επιπλέον, η μονάδα μετά τον προγραμματισμό, μπορεί να δημιουργήσει ένα αρχείο PDF με τις παραμέτρους προγραμματισμού της εγκατάστασης

Τεχνικά χαρακτηριστικά:
ΕΙΣΟΔΟΙ ΣΗΜΑΤΩΝ (4+1)
- Συμβατότητα με κανάλια DVB-T και DVB-T2. UHF+VHF: 4 είσοδοι ελεύθερα επιλεγόμενες για διανομή μπάντας εισόδου, μεταξύ 470 ... 694 (Auto LTE αποκοπή) + 174 ... 230 ΜΗΖ + 1 FM
- Έως 32 ανεξάρτητα προγραμματιζόμενα φίλτρα, με δυνατότητα ρυθμίσεων μονού καναλιού, ακόμα και για διπλανά κανάλια (adjacent channels), για 1 έως και 4 κανάλια το κάθε φίλτρο. Πλήρως διαμορφώσιμος προγραμματισμός, με μεγάλη απομονωση μεταξύ των επιλεγμένων καναλιών με φίλτρα SAW υψηλής απόρριψης/επιλεκτικότητας >65db.
- DC τροφοδοσία στις εισόδους σήματος, για κεραίες Televes TFORCE B.O.S.S. (κεραίες DAT-XX και Ellipse) ή προενιχυτές/ενεργά δίπολα, 12v / mA 70 (AUTO/ON/OFF)
- TForce τεχνολογία: Για επίγειο ψηφιακό σήμα, συνεχώς σταθερό και προσαρμοσμένο στο βέλτιστο δυνατό επίπεδο
- SAW φίλτρα (Surface Acoustic Wave) για αποκοπή των παρεμβολών LTE, με την καλύτερη δυνατή απομόνωση/επιλεκτικότητα >65db μεταξύ καναλιών και σταθερότητα απόδοσης
- AutoLTE, αυτόματη λειτουργία ρύθμισης και προσαρμογής φίλτρων αποκοπής 5G παρεμβολών. Ρ
- FM είσοδος ON/OFF. Κατα την ενεργοποίηση, ρυθμίζεται αυτόματα σε στάθμη εξόδου -10db χαμηλότερα απο την χαμηλότερη στάθμη UHF καναλιού, σύμφωνα με την καμπύλη ισοστάθμισης.
- Στάθμη εισόδου σήματος, προγραμματιζόμενη: UHF+VHF 40...100 dbμV, FM 76...101 dbμV
- Ενισχυση, μέγιστη: VHF+UHF έως 75 db (με A.G.C.) , FM 29db (ρυθμιζόμενη 0 ... -25db και OFF)
- Επιπλέον χειροκίνητη ρύθμιση απολαβής (μετά την αυτόματη προσαρμογή): UHF+VHF +/- 3 db, FM +/- 5
- Η ισοστάθμιση των καναλιών γίνεται αυτόματα, σύμφωνα με την προγραμματισμένη στάθμη εξόδου και την καμπύλη ισοστάθμισης
- Ρύθμιση καμπύλης καναλιού (Slope): UHF 0...5 db

ΕΞΟΔΟΣ ΣΗΜΑΤΩΝ
- ΨΗΦΙΑΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΝΑΛΙΩΝ, με ΛΕΙΤΟΥΡΓΙΑ ΕΝΕΡΓΩΝ ΦΙΛΤΡΩΝ επιλογής καναλιού εισόδου και ισοστάθμισης. Διαθέτει και επιλεγόμενη λειτουργία ΜΕΤΑΛΛΑΚΤΗ (μεταφορά συχνότητας σε άλλο κανάλι μέσα στην ίδια μπάντα)
- Στάθμη εξόδου σύμφωνα με (DIN45004B) dBμV 124
- Στάθμη εξόδου σύμφωνα με (EN50083 IMD3 2CH -36dB) dBμV 128
- Προγραμματιζόμενη στάθμη εξόδου dBμV: UHF 90 ... 115, VHF 87 ... 112. Η προγραμματιζόμενη στάθμη εξόδου αναφέρεται σε μία έξοδο.
- Καμπύλη ισοστάθμισης: 0 έως 5 dB μπορεί να προγραμματιστεί στο σήμα εξόδου
- Επιλεκτικότητα φίλτρων σε διπλανά κανάλια (adjacent channels) dB: VHF+UHF: >65 (+/- 8MHz), FM: >20 (+/-20MHz)
- Λόγος θορύβου dB: UHF 6, VHF 7, FM 7
- Προγραμματισμός και ρυθμίσεις καναλιών εξόδου: Εύκολα και άμεσα, με το ASuite application για Android ή Windows ή με τον χειροκίνητο προγραμματιστή 7234

ΓΕΝΙΚΑ
- Τροφοδοσία και κατανάλωση ρεύματος: V~ / Hz 220 - 230 / 50 - 60 , mA 165, W 15
- IP 20, Θερμοκρασιακό εύρος λειτουργίας: -5 ... +45 ?C
- Διαστάσεις: 226 x 120 x 53 χιλιοστά, Κυτίο απο κράμα Zamak, για υψηλό βαθμό θωράκισης
