Το TELEVES mini-headend 532601 AVANT-6 είναι ένας προγραμματιζόμενος multiband ενισχυτής, ο οποίος διαθέτει 20 ψηφιακά και πλήρως διαμορφώσιμα φίλτρα καναλιών (μέσω του application A-Suite και καλωδίου OTG το οποίο περιλαμβάνεται ή με τον προγραμματιστή 7234). Το 532601 AVANT-6 είναι ιδανικό για κάθε εγκατάσταση επίγειας ψηφιακής τηλεόρασης, καθώς διαθέτει 2 ελέυθερα επιλεγόμενες UHF/VHF εισόδους και 1 FM, σε συνδυασμό με 20 πλήρως διαμορφώσιμα φίλτρα καναλιών με A.G.C. και πολλές ακόμα ρυθμιζόμενες λειτουργίες. Επιπλέον, ο τεχνικός μπορεί να επιλέξει να χρησιμοποιήσει προγραμματιζόμενη ενίσχυση, φιλτράρισμα και ισοστάθμιση των διαφορετικών εισόδων σήματος, αν οι τεχνικές συνθήκες στην εγκατάσταση το απαιτούν. Με το application A-Suite το οποίο συνοδεύει το 532601 AVANT-6, οι ρυθμίσεις και ο προγραμματισμός γίνονται εύκολα και απλά, σε περιβάλλον Android ή Windows, χρησιμοποιώντας smartphone/tablet pc. To 532601 AVANT-6 ανιχνεύει παρεμβολές LTE απο το φάσμα κινητής τηλεφωνίας καθώς και τον τύπο (4G/5G) και αυτόματα ρυθμίζει φίλτρο αποκοπής στο κανάλι 60 (για LTE790) ή στο κανάλι 48 ( για LTE700), χάρη στην ειδική λειτουργία αποκοπής LTE την οποία διαθέτει. Το 532601 AVANT-6 περικλείεται σε ειδική κατασκευή απο μεταλλικό κράμα Zamak, για αντιδιαβρωτική προστασία και υψηλή απόρριψη παρεμβολών και είναι διαθέσιμο σε συμπαγείς διαστάσεις (22,5 x 12,0 x 5,5 εκατ). Φυσικά διαθέτει πιστοποίηση Radio Equipment Directive (R.E.D.) και αποτελεί την καλύτερη επιλογή σε compact διαστάσεις για επίλυση πολλών και διαφορετικών προβλημάτων του επίγειου ψηφιακού σήματος, σε συνδυασμό με πολλαπλές επιλογές ρύθμισης, ισοστάθμισης και φιλτραρίσματος του, με σκοπό το καλύτερο δυνατό επαγγελματικό αποτέλεσμα στην εγκατάσταση.
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
- Συμβατό με σήματα DVB-T και DVB-T2
- Έως 20 ανεξάρτητα προγραμματιζόμενα φίλτρα, με δυνατότητα ρυθμίσεων μονού καναλιού, ακόμα και για διπλανά κανάλια (adjacent channels), για 1 κανάλι ανα φίλτρο. Πλήρως διαμορφώσιμος προγραμματισμός
- Ψηφιακή επεξεργασία καναλιών, πλήρως επιλεγόμενη απονομή φίλτρων
- Αυτόματη ρύθμιση σήματος για κάθε φίλτρο (AGC) με επιπλέον επιλογή χειροκίνητης ρύθμισης
- Αυτόματη ισοστάθμιση σύμφωνα με την προγραμματισμένη στάθμη εξόδου και την καμπύλη ισοστάθμισης
- UHF/VHF ψηφιακά φίλτρα με υψηλή επιλεκτικότητα και 30dB απόρριψη (@ 1MHz)
- AutoLTE: αυτόματη προσαρμογή των φίλτρων, σύμφωνα με τον τύπο του σήματος LTE (4G/5G)
- SAW filters (Surface Acoustic Wave) για αποκοπή παρεμβολών LTE, με την καλύτερη επιλεκτικότητα και σταθερότητα
- TForce τεχνολογία: Για επίγειο ψηφιακό σήμα, συνεχώς σταθερό και προσαρμοσμένο στο βέλτιστο δυνατό επίπεδο
- Δυνατότητα αποθήκευσης προγραμματισμού και αντιγραφής του σε άλλη μονάδα AVANT-6
- Το κυτίο απο κράμα Zamak παρέχει υψηλό βαθμό προστασίας
- Ελαφρύ και συμπαγές σε διαστάσεις (226 x 120 x 53 χιλιοστά)
- Πολύ ευκόλος προγραμματισμός και ρύθμιση, με χρήση της Televes A-Suite application για Android ή Windows και καλωδίου OTG το οποίο περιλαμβάνεται
- Έξοδος τροφοδοσίας για προενισχυτές και σύστημα TELEVES B.O.S.S. (κεραίες DAT-XX και Ellipse)
- LED ενδείξεις για την κατάσταση της μονάδας και του σήματος
- Τροφοδοτικό εύκολο στην αντικατάσταση

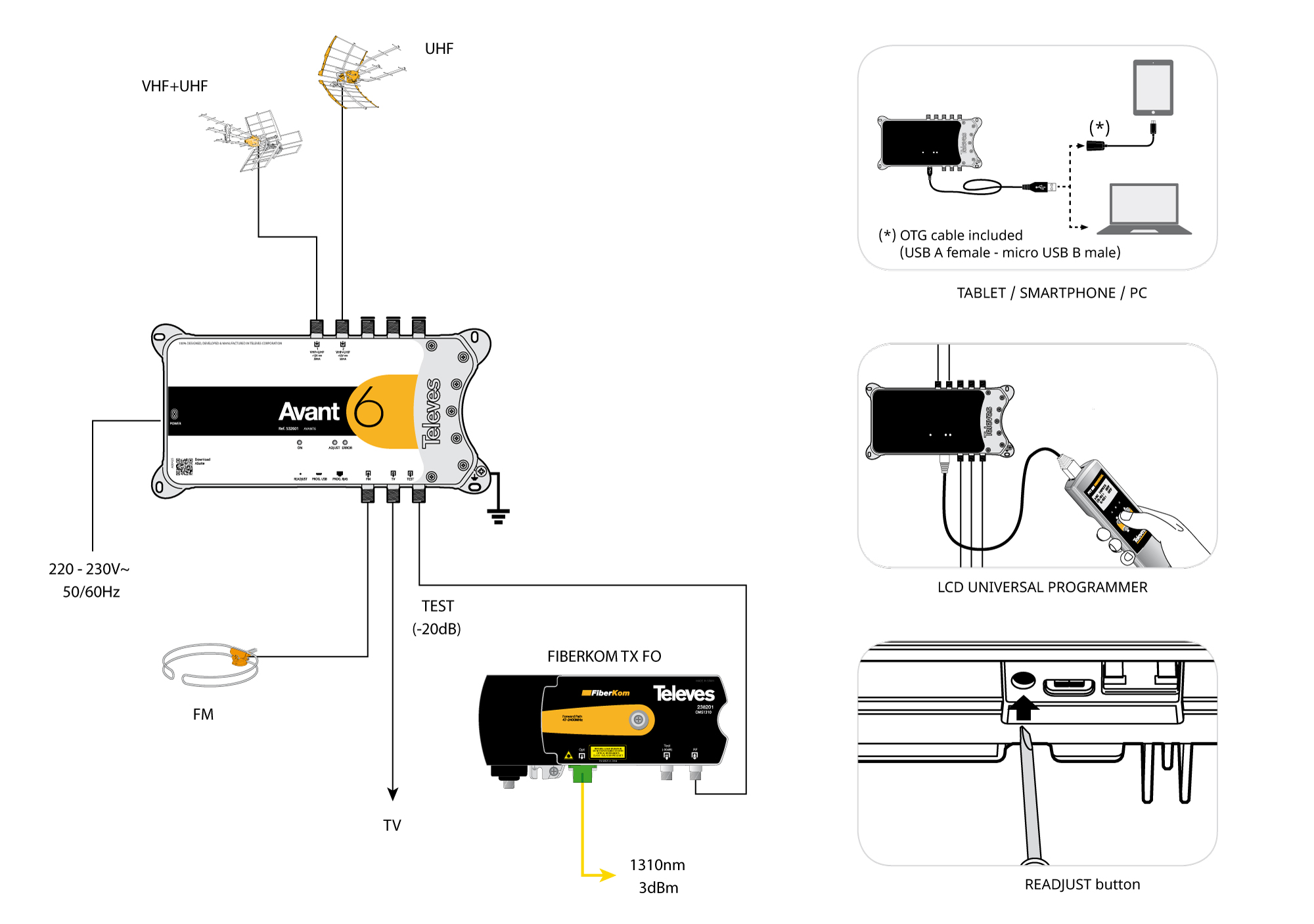

ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ
- Με το APPLICATION TELEVES A-SUITE απευθείας μέσω Η/Υ, Laptop με σύνδεση USB (με το καλώδιο OTG το οποίο περιλαμβάνεται). Ο προγραμματισμός γίνεται εύκολα και απλά και μπορεί να αποθηκευτεί ως αρχείο εγκατάστασης. Μπορείτε να κατεβάσετε την εφαρμογή απο το πεδίο "Tools" αυτής της σελίδας.
- Μέσω του APPLICATION TELEVES A-SUITE απευθείας μέσω TABLET/ANDROID SMARTPHONE, μέσω σύνδεσης USB (με το καλώδιο OTG το οποίο περιλαμβάνεται). Ο προγραμματισμός γίνεται εύκολα και απλά και μπορεί να αποθηκευτεί ως αρχείο εγκατάστασης.
- Με τον προγραμματιστή 7234.
Πιέζοντας το πλήκτρο READJUST (σύντομο πάτημα), η μονάδα επανέρχεται στον αποθηκευμένο προγραμματισμό. Μετά τον αρχικό προγραμματισμό και την ρύθμιση, ο τεχνικός μπορεί να διεξάγει επιπλέον μικρορύθμιση στην απολαβή των φίλτρων VHF/UHF και FM.
Τεχνικά χαρακτηριστικά:
ΕΙΣΟΔΟΙ ΣΗΜΑΤΩΝ
- Συμβατότητα με κανάλια DVB-T και DVB-T2
- TForce τεχνολογία: Για επίγειο ψηφιακό σήμα, συνεχώς σταθερό και προσαρμοσμένο στο βέλτιστο δυνατό επίπεδο
- SAW φίλτρα (Surface Acoustic Wave) για αποκοπή των παρεμβολών LTE, με την καλύτερη δυνατή επιλεκτικότητα και σταθερότητα απόδοσης
- AutoLTE, αυτόματη λειτουργία φίλτρων αποκοπής. Ρυθμίζει και προσαρμόζει αυτόματα τα LTE φίλτρα, ανάλογα με την μπάντα προς αποκοπή (4G ή 5G)
- UHF+VHF: 2 είσοδοι ελεύθερα επιλεγόμενες για διανομή μπάντας εισόδου, μεταξύ 470 ... 694 / 790 (Auto LTE) + 174 ... 230 ΜΗΖ
- FM είσοδος ON/OFF. Κατα την ενεργοποίηση, ρυθμίζεται αυτόματα σε στάθμη εξόδου -10db χαμηλότερα απο την χαμηλότερη στάθμη UHF καναλιού, σύμφωνα με την καμπύλη ισοστάθμισης
- DC τροφοδοσία στις εισόδους σήματος: 12v (AUTO/ON/OFF), mA 50
- Στάθμη εισόδου σήματος: UHF+VHF 50...90 dbμV, FM 76...101 dbμV
- Απολαβή μέγιστη db 55 VHF+UHF, 19 FM
- Απολαβή ρυθμιζόμενη dB: VHF+UHF 0 ... 30 (αυτόματα με AGC), FM 0...25 / OFF
- Επιπλέον χειροκίνητη ρύθμιση απολαβής (μετά την αυτόματη προσαρμογή): UHF+VHF +/- 3 db, FM +/- 5
- 20 προγραμματιζόμενα φίλτρα, με 1 ελεύθερα προγραμματιζόμενο κανάλι ανα φίλτρο
- ?Η ισοστάθμιση των καναλιών γίνεται αυτόματα, σύμφωνα με την προγραμματισμένη στάθμη εξόδου και την καμπύλη ισοστάθμισης
- Ρύθμιση καμπύλης καναλιού (Slope): UHF 0...5 db
ΕΞΟΔΟΣ ΣΗΜΑΤΩΝ
- ΨΗΦΙΑΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΝΑΛΙΩΝ, με δυνατότητα φιλτραρίσματος ανα κανάλι
- Στάθμη εξόδου σύμφωνα με (DIN45004B) dBμV 114
- Στάθμη εξόδου σύμφωνα με (EN50083 IMD3 2CH -36dB) dBμV 121
- Προγραμματιζόμενη στάθμη εξόδου dBμV: VHF 77-102, UHF 80-105. Η προγραμματιζόμενη στάθμη εξόδου αναφέρεται σε μία έξοδο
- Καμπύλη ισοστάθμισης έως 5 dB μπορεί να προγραμματιστεί στο σήμα εξόδου
- Επιλεκτικότητα φίλτρων σε διπλανά κανάλια (adjacent channels) dB: VHF+UHF: >30 (+/- 8MHz), FM: >20 (+/-20MHz)
- Λόγος θορύβου dB: UHF 6, VHF 7, FM 7
- Προγραμματισμός και ρυθμίσεις καναλιών εξόδου: Εύκολα και άμεσα, με το ASuite application για Android ή Windows ή με τον χειροκίνητο προγραμματιστή 7234
ΓΕΝΙΚΑ
- Τροφοδοσία και κατανάλωση ρεύματος: V~ / Hz 196 - 254 / 50 - 60 , mA 50, W 8
- IP 20
- Θερμοκρασιακό εύρος λειτουργίας: -5 ... +45 ?C
- Διαστάσεις: 225 x 120 x 55 χιλιοστά
- Κυτίο απο κράμα Zamak, για υψηλό βαθμό θωράκισης
- Εγγύηση 2 χρόνια
