237412 Wideband LNB + Optical TX 1310nm 8dBm KIT
Κωδικός είδους:
12-45-0321
  • Κατασκευαστής:
    TELEVES
  • Barcode:
    8424450250778
  • Τεμάχια ανα συσκευασία:
    1
  • Καθαρό Βάρος:
    0.75 kg
  • Μεικτό Βάρος:
    0.92 kg
  • Διαστάσεις ανα συσκευασία:
    17x17x11
  • Το προϊόν καταχωρήθηκε στις:
    25-02-2022

To TELEVES Σετ 237412 Wideband LNB & Optical TX 1310nm 8dBm KIT, αποτελείται απο ένα LNB Wideband (RF ξεχωριστή έξοδο V & H) το οποίο λαμβάνει ένα δορυφόρο και βγάζει σήμα RF με φίς τύπου F και ένα δέκτη RF/μετατροπέα σε Οπτική Ίνα με το εξωτερικό τροφοδοτικό του. O δέκτης RF/μετατροπέας σε Οπτική Ίνα (με ακροδέκτη FC/PC) έχει 2 εισόδους δορυφορικού σήματος για σύνδεση με το WideBand LNB και ακόμα μία είσοδο για σύνδεση Επίγειου ψηφιακού σήματος UHF αλλά και FM/DAB, αν χρειάζεται μίξη πχ μετά απο ένα επεξεργαστή σήματος όπως το AVANT-X. Μετά την μίξη των RF σημάτων (Δορυφορικό & Επίγειο), ο μετατροπέας παράγει στην οπτική έξοδο του, σήμα για σύνδεση σε μονότροπη οπτική ίνα, με μήκος κύματος 1310nm και οπτική ίσχύ 8dBm. Το ΣΕΤ περιλαμβάνει επίσης και το τροφοδοτικό, με αντάπτορες για σύνδεση σε πρίζα 2pin EU αλλά και σε 3pin UK καθώς και αντάπτορα Jack σε F και καπάκια. Η έξοδος οπτικής ίνας, μπορεί να διακλαδωθεί με Οπτικό διακλαδωτή, σε έως 32 εξόδους μέγιστο. Οι συνδέσεις οπτικής είναι με ακροδέκτες FC/PC και οι RF με φίς τύπου F ενώ ο δέκτης RF/μετατροπέας σε Οπτική Ίνα μπορεί να τοποθετηθεί σε εξωτερικό χώρο, πχ σε ιστό ή σε εσωτερικό χώρο, πχ επιτοίχια ή σε ερμάριο rack.

Τεχνικά χαρακτηριστικά του δέκτη RF/μετατροπέα σε Οπτική Ίνα:

Είσοδοι ΔΟΡΥΦΟΡΙΚΟΥ σήματος
- Εύρος συχνότητας MHz: V 290 ... 2340, H 290 ... 2340
- Ισχύς εισόδου: dBuV 70... 85
- A.G.C. dB 15

Είσοδος ΕΠΙΓΕΙΟΥ σήματος
- Εύρος συχνότητας MHz: 88 ... 694 (FM/DAB, UHF 21 ... 48, αποκοπή παρεμβολών 5G)
- Αναλογία Θορύβου (Noise Figure) στην μέγιστη απολαβή: 10dB

ΗΛΕΚΤΡΙΚΑ
- Βολτάζ εισόδου Vac: 20
- Κατανάλωση ρεύματος: 350 mA, 7W (χωρίς τροφοδοσία LNB και είσόδου επίγειου)
- Έξοδος τροφοδοσίας προς είσοδο Επίγειου και Vertical: 12V
- Έξοδος τροφοδοσίας προς είσοδο Horizontal 18V
- Μέγιστη συνολική τροφοδοσία προς: LNB, προενισχυτές, επίγειες κεραίες Televes TFORCE BOSS: 500 mA
- Μέγιστη τροφοδοσία προς προενισχυτές και επίγειες κεραίες Televes TFORCE BOSS: 250 mA

ΜΗΧΑΝΙΚΑ
- Σύνδεση Δορυφορικού σήματος: F θηλυκό
- Σύνδεση σήματος DAB/VHF/UHF: F θηλυκό
- Σύνδεση τροφοδοτικού: F θηλυκό
- Συνδέσεις Οπτικής: FC/PC . Συνδέσεις RF: τύπου F

ΟΠΤΙΚΑ
- Ακροδέκτες FC/PC
- Ισχύς Οπτικής εξόδου dBm +8
- Μήκος κύματος Οπτικής εξόδου: 1310nm (για σύνδεση σε μονότροπη οπτική ίνα)
- Διακλάδωση (F.O. Splitting) με διακλαδωτή οπτικής ίνας: έως 32 εξόδους, μέγιστο

ΔΙΑΦΟΡΑ
- Δείκτης προστασίας IP: 65
- Θερμοκρασιακό εύρος λειτουργίας: -20 ...+60 C
- Θερμοκρασιακό εύρος αποθήκευσης: -40...+70 C
- Βάρος 0,435 κιλα
- Διαστάσεις (Π x Υ x Β): 16,2 x 16,3 x 2,5 εκατοστά

Τεχνικά χαρακτηριστικά του LNB WIDEBAND (H/V):
- Λήψη εύρος συχνοτήτων GHz 10.7 - 12.75
- RF Έξοδος εύρος συχνοτήτων MHz 290 - 2340
- Απολαβή dB 50 - 62
- Αναλογία Θορύβου (Noise Figure) dB 0,5
- Βολτάζ εισόδου V 8 - 21
- Μέγιστη κατανάλωση ρεύματος 125 mA
- Ακροδέκτες 2 X F
- Βάρος 106 γραμμάρια
- Θερμοκρασιακό εύρος λειτουργίας: -30...+60 C
- Διαστάσεις (Π x Υ x Β): 6,0 x 6,0x 10,02 εκατοστά

Περιεχόμενα συσκευασίας:
- LNB WideBand Εξόδου (H/V)
- Δέκτης RF/μετατροπέας σε Οπτική Ίνα
- Τροφοδοτικό AC/DC , με αντάπτορες για σύνδεση σε πρίζα 2pin EU και σε 3pin UK
- Αντάπτορας Jack σε F για σύνδεση τροφοδοτικού στον μετατροπέα
- Καπάκια

Σχετικά Προϊόντα

  • 2335 T.0X Optical RX 87-2150 MHz w/PSU 220Vac
    2335 T.0X Optical RX 87-2150 MHz w/PSU 220Vac
    Περισσότερα
  • 2311 Optical RX 87-2150MHz 1200-1600nm
    2311 Optical RX 87-2150MHz 1200-1600nm
    Περισσότερα
  • 233306 T.0X Optical TX 54-2150 MHz 1310nm 6dBm
    233306 T.0X Optical TX 54-2150 MHz 1310nm 6dBm
    Περισσότερα

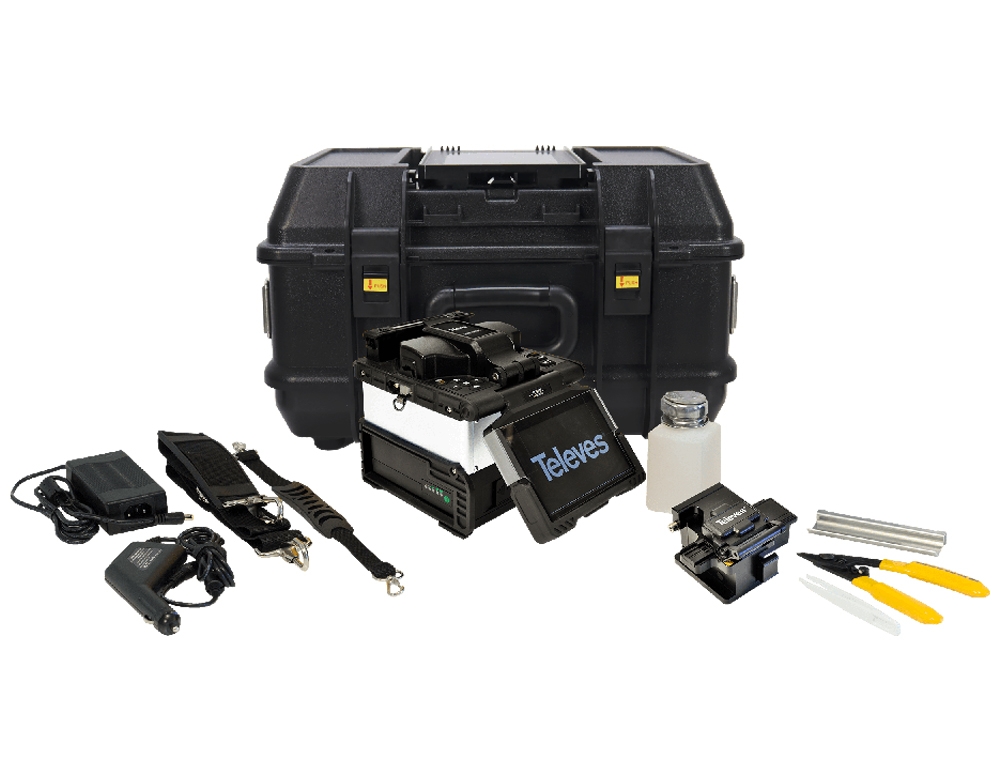

  • 232105 Fusion Splicer Kit
